HSK E ve HSK F, hassas işleme için tasarlanmış yüksek hızlı içi boş şaftlı arayüz standartlarıdır, ancak farklı uygulamalar için optimize edilmişlerdir. HSK E öncelikle olağanüstü eş merkezlilik ve minimum dönme kütlesi gerektiren hafif, ultra yüksek hızlı işlemler için tasarlanmıştır, HSK F ise daha ağır frezeleme uygulamaları için daha yüksek tork iletimi ve daha fazla rijitlik sunar. Doğru arayüzü seçmek, işleme doğruluğunu, iş mili ömrünü, takım stabilitesini ve üretim verimliliğini doğrudan etkiler.
İster yeni bir HSK takım tutucu seçiyor olun, ister işleme merkezinizi yükseltiyor olun veya farklı HSK takım tutucu tiplerini karşılaştırıyor olun, bu farklılıkları anlamak uyumluluk sorunlarını önlemeye ve işleme performansını en üst düzeye çıkarmaya yardımcı olur.

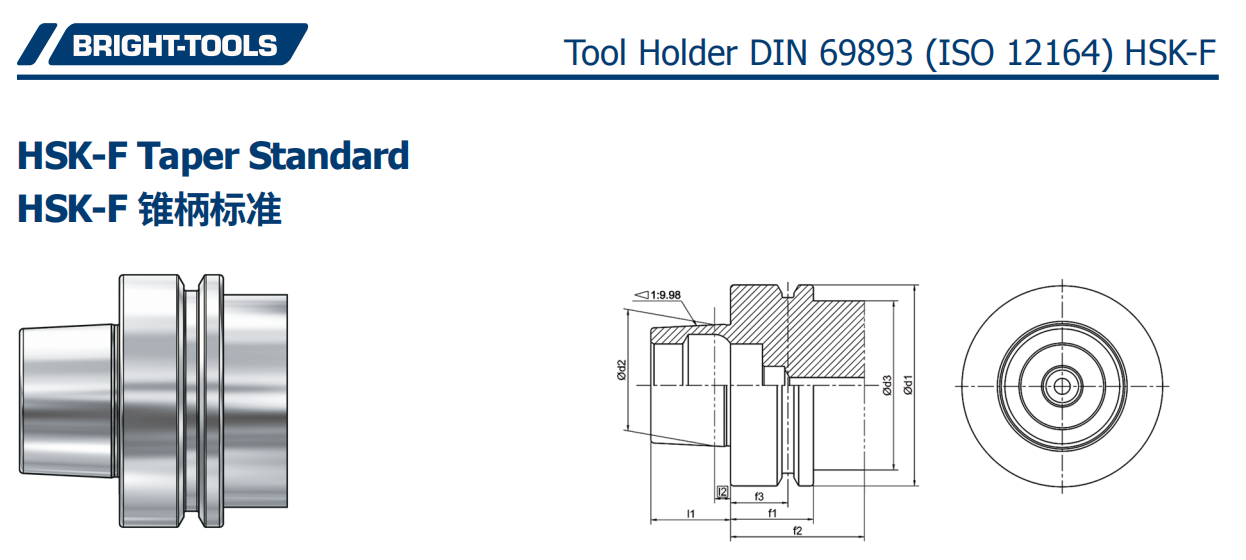

Hem HSK E hem de HSK F, DIN 69893/ISO 12164 İçi Boş Şaft Konik standardına aittir.
Geleneksel dik konik sistemlerin aksine,HSK konikKonik kısım ile mil yüzeyi arasında çift temas özelliği bulunur. Bu tasarım şunları sağlar:
Mükemmel konumlandırma tekrarlanabilirliği
Yüksek sertlik
Yüksek mil hızlarında üstün denge
Hızlı otomatik takım değiştirme
Termal genleşme telafisi
Temel fark, tahrik mili tasarımında, flanş geometrisinde ve amaçlanan işleme uygulamalarında yatmaktadır.
Tipik boyutlar şunlardır:
HSK E25 takım tutucu
HSK E32 takım tutucu
HSK E40 takım tutucu
HSK E50 takım tutucu
HSK 40E takım tutucu
HSK 63F
HSK 63 takım tutucu
HSK F63 takım tutucu
| Özellik | HSK E | HSK F |
|---|---|---|
| Birincil uygulama | Ultra yüksek hızlı işleme | Daha yüksek torklu yüksek hızlı kesim |
| Tipik endüstriler | Elektronik, PCB, grafit, tıbbi | Kalıp yapımı, alüminyum, otomotiv, havacılık |
| Sürücü yuvaları | Daha küçük | Daha büyük |
| Tork iletimi | Ilıman | Daha yüksek |
| Dönen kütle | Daha düşük | Biraz daha yüksek |
| Alet dengesi | Harika | Excellent |
| Önerilen mil hızı | Son derece yüksek devir sayısı | Daha yüksek devir ve daha ağır kesim |
HSK F'deki daha büyük tahrik kamaları, tork iletimini artırarak, daha büyük çaplı kesiciler kullanılarak yapılan agresif frezeleme işlemleri için daha uygun hale getirir.
Evet, iş mili hızı birincil gereksinim olduğunda.
Hafif flanş yapısıHSK EDönme sırasında merkezkaç kuvvetini azaltır. Son derece dengeli takımlarla birleştiğinde, bu HSK E'yi aşağıdakiler için ideal kılar:
grafit işleme
PCB delme
Mikro frezeleme
Tıbbi bileşen üretimi
Hassas elektronik
Küçük karbür aletler
Örneğin:
HSK E25 mikro takım tutucu
Hassas gravür için HSK E32 takım tutucu
Yüksek hızlı kalıp sonlandırma için HSK E40 takım tutucu
Daha büyük hassas kesiciler için HSK E50 takım tutucu.
Dakikada 30.000 milin üzerinde çalışan üreticiler genellikle HSK E arayüzlerini tercih ederler.
OHSK 63FBu arayüz, iş mili ile takım tutucu arasında daha güçlü bir tahrik bağlantısı sağlar.
HSK E ile karşılaştırıldığında,HSK 63 Fteklifler:
Daha yüksek tork kapasitesi
Kesici kaymasına karşı daha iyi direnç
Geliştirilmiş sertlik
Kesintili kesim sırasında daha fazla stabilite
Daha büyük yüzey frezeleriyle daha iyi performans
Tipik uygulama alanları şunlardır:
Alüminyum kaba işleme
Çelik yüzey işleme
Kalıp imalatı
Otomotiv parçaları
Havacılık ve uzay yapısal bileşenleri
18.000–24.000 RPM iş miliyle donatılmış birçok işleme merkezinde standart konfigürasyon olarak HSK F63 takım tutucu kullanılmaktadır.
Genellikle hayır.
Her ikisi de HSK ailesine ait olmasına rağmen, tahrik tuşu konfigürasyonları farklıdır.
HSK mil konikliği benzer görünebilir, ancak mil yönlendirme yuvaları özellikle HSK E veya HSK F için tasarlanmıştır.
Yanlış arayüz kullanımı şu sonuçlara yol açabilir:
Aletin yanlış yerleştirilmesi
Azaltılmış tork iletimi
Konumlandırma hataları
Alet çekme
Mil hasarı
HSK takım tutucu satın almadan önce mutlaka makine üreticinizin mil özelliklerini doğrulayın.
Modern HSK takım tutucuları, farklı işleme gereksinimleri için çok sayıda konfigürasyonda mevcuttur.
HSK hidrolik takım tutucularısağlamak:
Mükemmel titreşim sönümleme
Yüksek eşmerkezlilik
Hızlı takım değiştirme
Üstün yüzey kalitesi
Şunlar için önerilir:
Son işlem frezeleme
Delme
Yüksek hızlı sondaj
Hassas son işlem
BirHSK pens aynasıOlağanüstü esneklik sunar.
Avantajları şunlardır:
Geniş sıkıştırma aralığı
Maliyet etkin araç değişiklikleri
Matkaplar, freze uçları ve raybalar için uygundur.
Yüksek sıkıştırma hassasiyeti
Genel amaçlı işleme için idealdir.
HSK yüzey frezeleme takım tutucusu, maksimum rijitlik gerektiren daha büyük freze uçları için tasarlanmıştır.
Uygulamalar şunları içerir:
Yüzey frezeleme
Omuz frezeleme
Ağır kaba
Geniş çaplı kesiciler
HSK mil, kabuk frezeleri ve yan ve yüzey kesicileri destekler.
Pens sistemlerine kıyasla, mil sistemleri şunları sağlar:
Daha yüksek sertlik
Daha iyi tork iletimi
Geliştirilmiş kesici konumlandırması
HSK adaptörü, farklı takım sistemleri arasında uyumluluk sağlar.
Tipik dönüşümler şunlardır:
HSK'dan ER'ye koll
HSK'dan Weldon'a
HSK'dan hidrolik mandrene
HSK uzantıları
İndirgeme kolları
Adaptörler, iş mili arayüzünü değiştirmeden takım kapasitesini genişletmek gerektiğinde kullanışlıdır.
Çeşitli aksesuarlar verimliliği ve güvenilirliği artırır.
BirHSK soğutma borusuAlet içinden soğutma sıvısı iletimini sağlar.
Faydaları şunlardır:
Daha iyi çip tahliyesi
Geliştirilmiş takım ömrü
Düşük kesme sıcaklığı
Geliştirilmiş derin delik sondaj performansı
Yüksek basınçlı soğutma sistemleri, sızdırmazlık performansını korumak için genellikle hassas soğutma borularına ihtiyaç duyar.
HSK sahibi birini seçmeden önce aşağıdaki faktörleri göz önünde bulundurun.
| Gereklilik | Önerilen Arayüz |
|---|---|
| Maksimum mil hızı | HSK E |
| Daha yüksek torklu frezeleme | HSK F |
| Graphite machining | HSK E |
| Hassas gravür | HSK E |
| Kalıp ön hazırlığı | HSK F |
| Alüminyum işleme | HSK F |
| Çelik işleme | HSK F |
| Tıbbi bileşenler | HSK E |
| Büyük yüzey frezeleme | HSK F |
Eğer uygulamanızda mil hızı ve ultra düşük salınım önemliyse, HSK E genellikle daha iyi bir seçimdir.
Kesme kuvveti ve tork iletimi daha önemliyse, HSK F üstün performans sunar.
Kaliteli bir HSK alet sistemi, arayüz uyumluluğundan daha fazlasını sunmalıdır.
Tedarikçileri aşağıdaki kriterlere göre değerlendirin:
Konik hassasiyet
Dinamik dengeleme derecesi (G2.5 veya üzeri)
Doğruluk ölçümü
Malzeme kalitesi
Isıl işlem süreci
Yüzey sertliği
Soğutma sıvısı uyumluluğu
Hassas taşlama
Denetim raporları
Çeşitli HSK takım tutucu tiplerinin bulunması
Üst düzey üreticiler ayrıca aşağıdaki konuları kapsayan eksiksiz takım sistemleri de sunmaktadır:
Hidrolik tutucular
Pens aynaları
Yüzey freze tutucuları
Çardaklar
Sıkıca oturan tutucular
Adaptörler
Aksesuarlar
Güvenilir bir tedarikçi seçmek, iş milinin ömrünün uzamasını ve işleme kalitesinin daha tutarlı olmasını sağlar.
HSK E ve HSK F aynı içi boş şaft prensibini paylaşsalar da, farklı işleme öncelikleri için tasarlanmışlardır. HSK E, denge ve minimum dönme kütlesinin kritik olduğu ultra yüksek hızlı, hafif hassas işlemede üstün performans gösterirken, HSK F zorlu frezeleme işlemleri için daha fazla tork iletimi ve rijitlik sağlar. İş mili, kesme stratejisi ve takımlarınızla (hidrolik tutucular, pens aynaları, yüzey freze tutucuları, miller, adaptörler ve soğutma aksesuarları dahil) doğru arayüzü eşleştirmek, işleme doğruluğunu, takım ömrünü ve üretim verimliliğini en üst düzeye çıkarmaya yardımcı olur. Güvenilir HSK takım tutucularına yatırım yapan üreticiler için, doğru HSK standardını seçmek, istikrarlı ve yüksek performanslı işlemeye ulaşmanın önemli bir adımıdır.
Hayır. HSK F, daha büyük tahrik kamaları sayesinde genellikle daha yüksek tork iletimi sağlar ve bu da onu daha ağır frezeleme işlemleri için daha uygun hale getirir.
Hayır. Tahrik mili geometrisi farklı olduğundan, konik boyutlar benzer görünse bile arayüzler birbirinin yerine kullanılamaz.
Elektronik, PCB üretimi, grafit işleme, hassas kalıp sonlandırma, tıbbi cihaz üretimi ve mikro işleme alanlarında yaygın olarak HSK E. kullanılmaktadır.
HSK63F, rijitlik, iş mili hızı kapasitesi ve tork iletimi arasında mükemmel bir denge sunarak, çok çeşitli CNC frezeleme uygulamaları için uygun hale gelir.
Olağanüstü salınım hassasiyeti gerektiren yüksek hızlı son işlem için genellikle HSK hidrolik takım tutucuları tercih edilir. Genel amaçlı çok yönlülük için HSK pens tutucu mükemmel bir seçimdir, daha büyük freze uçları ve daha yüksek kesme yükleri için ise HSK yüzey freze tutucu veya HSK mil daha uygundur.
