DIN 69871 ER Collet Chuck with UM Nut

Name: DIN 69871 ER Collet Chuck with UM Nut
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

DIN 69871 ER Pens Tutucu ve UM Somunu, çeşitli frezeleme ve delme işlemlerinde kesici takımları sıkıştırmak için kullanılan bir takım tutucu türüdür. ER pensleri barındıracak şekilde tasarlanmıştır ve bu da kesici takımın işleme sırasında güvenli bir şekilde yerinde kalmasını sağlamak için yüksek bir sıkıştırma kuvveti sağlar. UM somun sistemi, ek aletlere ihtiyaç duymadan hızlı ve kolay takım değişimine olanak tanır. DIN 69871 ER Pens Tutucu ve UM Somunu, hassasiyet ve güvenilirliğin esas olduğu CNC işleme işlemlerinde yaygın olarak kullanılır.

BT-ER takım tutucu, takım tezgahı işlemesinde yaygın olarak kullanılan bir takım tutucudur. Bir takım tutucu gövdesi ve bir ER pensinden oluşur. Esas olarak matkap ve freze uçları gibi düz şaftlı kesici takımların sıkıştırılması ve sabitlenmesinde kullanılır.

1. Çeşitli özellikler: ER11, ER16, ER20, ER25, ER32, ER40.

2. Kullanımı kolay.

3. Geniş uygulama alanı.

Satın al DIN 69871 ER Collet Chuck with UM Nut 



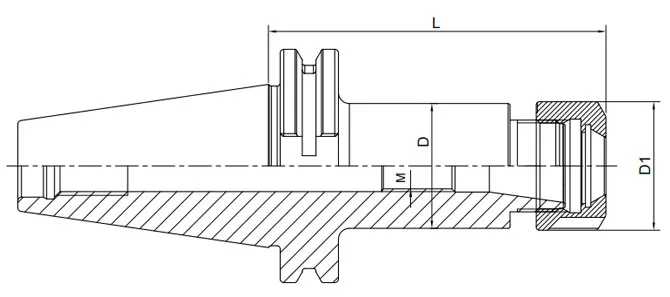

UM somun ile DIN 69871 ER COLLET CHUCK teknik çizim

ER Collet Chuck

Pens ve kesim

Karbonlama ve söndürme

Ürün yapısı

Parlak araçlar Sk takım tutucular

Sk40 takım tutucusu ve kesimi

Sk30 takım tutucunun karbonlama ve söndürme

Sk50 takım tutucu ürün yapısı

DIN 69871 ER UM SOMUNLU KOLET MANDRENİNİN ÖZELLİKLERİ

Boyut	D	D1	L	M	Kapasite
SK30-ER16UM-70	28	32	70	M10	1-10
SK30-ER20UM-70	32	35	70	M14*1.5	1-13
SK30-ER25-70	32	42	70	M18*1.5	2-16
SK30-ER32-70	40	50	70	M22*1.5	2-20
SK30-ER40-70	43	63	70	M18*1.5	3-26
SK30-ER16UM-100	28	32	100	M10	1-10
SK30-ER20UM-100	32	35	100	M14*1.5	1-13
SK30-ER25-100	32	42	100	M18*1.5	2-16
SK30-ER32-100	40	50	100	M22*1.5	2-20

SK40-ER16UM-63	28	32	63	M10	1-10
SK40-ER20UM-70	34	35	70	M14*1.5	1-13
SK40-ER25-70	42	42	70	M18*1.5	2-16
SK40-ER32-70	40	50	70	M22*1.5	2-20
SK40-ER40-80	50	63	80	M28*1.5	3-26
SK40-ER16UM-100	28	32	100	M10	1-10
SK40-ER20UM-100	34	35	100	M14*1.5	1-13
SK40-ER25-100	42	42	100	M18*1.5	2-16
SK40-ER32-100	50	50	100	M22*1.5	2-20
SK40-ER40-100	50	63	100	M28*1.5	3-26
SK40-ER40-120	50	63	120	M28*1.5	3-26
SK40-ER16UM-160	28	32	160	M10	1-10
SK40-ER20UM-160	34	35	160	M14*1.5	1-13
SK40-ER25-160	42	42	160	M18*1.5	2-16
SK40-ER32-160	50	50	160	M22*1.5	2-20
SK40-ER40-160	50	63	160	M28*1.5	3-26
SK40-ER16UM-200	28	32	200	M10	1-10
SK40-ER20UM-200	34	35	200	M14*1.5	1-13
SK40-ER25-200	42	42	200	M18*1.5	2-16
SK40-ER32-200	50	50	200	M22*1.5	2-20
SK40-ER40-200	50	63	200	M28*1.5	3-26

SK50-ER16UM-70	28	32	70	M10	1-10
SK50-ER20UM-70	34	35	70	M14*1.5	1-13
SK50-ER25-60	42	42	60	M18*1.5	2-16
SK50-ER32-70	50	50	70	M22*1.5	2-20
SK50-ER40-80	63	63	80	M28*1.5	3-26
SK50-ER50-100	64	78	100	M36*1.5	6-34

SK50-ER16UM-100	28	32	100	M10	1-10
SK50-ER20UM-100	34	35	100	M14*1.5	1-13
SK50-ER25-100	42	42	100	M18*1.5	2-16
SK50-ER32-100	50	50	100	M22*1.5	2-20
SK50-ER40-100	63	63	100	M28*1.5	3-26

SK50-ER16UM-160	28	32	160	M10	1-10
SK50-ER20UM-160	34	35	160	M14*1.5	1-13
SK50-ER25-160	42	42	160	M18*1.5	2-16
SK50-ER32-160	50	50	160	M22*1.5	2-20
SK50-ER40-160	63	63	160	M28*1.5	3-26

SK50-ER16UM-200	28	32	200	M10	1-10
SK50-ER20UM-200	34	35	200	M14*1.5	1-13
SK50-ER25-200	42	42	200	M18*1.5	2-16
SK50-ER32-200	50	50	200	M22*1.5	2-20
SK50-ER40-200	63	63	200	M28*1.5	3-26

SK60-ER32-100	50	50	100	M22*1.5	2-20
SK60-ER40-100	63	63	100	M28*1.5	3-26
SK60-ER50-100	64	78	100	M36*1.5	6-34

SK60-ER32-160	50	50	160	M22*1.5	2-20
SK60-ER40-160	63	63	160	M28*1.5	3-26
SK60-ER50-160	64	78	160	M36*1.5	6-34
