DIN 69871 Face Mill Holders

Name: DIN 69871 Face Mill Holders
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

DIN 69871 Yüzey Frezeleme Tutucu, bir yüzey frezeleme kesicisini bir takım tezgahına sabitlemek için kullanılan bir takım tutucudur. Çeşitli freze makineleriyle uyumluluğu sağlayan DIN 69871 standardına uygundur. Tutucu, yüzey frezeleme kesicisini güvenli bir şekilde sıkıştıran ve minimum salınım sağlayan bir flanşa sahiptir, bu da hassas ve doğru işleme ile sonuçlanır. DIN 69871 Yüzey Frezeleme Tutucuları, yüksek hassasiyet ve hızın gerekli olduğu CNC frezeleme işlemlerinde ve üretim ortamlarında yaygın olarak kullanılır. Farklı yüzey frezeleme kesicilerine uyacak şekilde farklı boyutlarda mevcuttur.

BT-Yüzey frezeleme takım tutucu, özellikle yüzey frezeleme kesicileri için kullanılan bir takım tutucu türüdür.

1. İyi rijitlik.

2. Yüksek kesme verimliliği.

3. Kolay kullanım.

Satın al DIN 69871 Face Mill Holders 



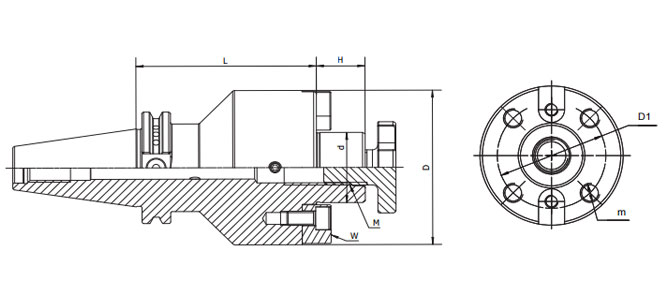

DIN 69871 yüz değirmeni tutucunun teknik çizimi

Yüz değirmeni tutucular

Soğutma

Instalation

Ürün yapısı

Parlak araçlar Sk30 takım tutucu

Sk50 takım tutucu yüz değirmen tutucu

Sk40 tutucunun kurulumu

Sk Collet Chuck ürün yapısı

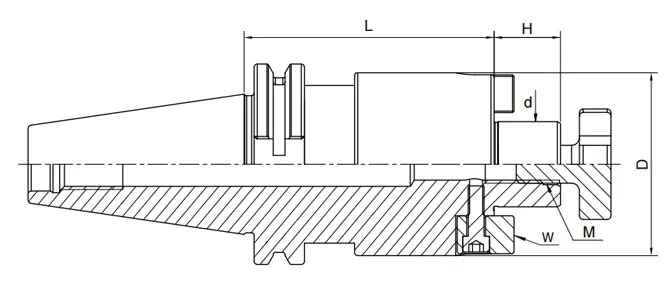

DIN 69871 YÜZEY FREZE TUTUCUSUNUN TEKNİK ÖZELLİKLERİ

Boyut	D	D	L	H	M	W
SK30-FMB16-40	16	38	40	17	M8	8
SK30-FMB22-40	22	48	40	19	M10	10
SK30-FMB27-50	27	58	50	21	M12	12
SK30-FMB32-50	32	78	50	24	M16	14

SK40-FMB16-35	16	38	35	17	M8	8
SK40-FMB22-35	22	48	35	19	M10	10
SK40-FMB27-40	27	58	40	21	M12	12
SK40-FMB32-50	32	78	50	24	M16	14

SK40-FMB16-100	16	38	100	17	M8	8
SK40-FMB22-100	22	48	100	19	M10	10
SK40-FMB27-100	27	58	100	21	M12	12
SK40-FMB32-100	32	78	100	24	M16	14

SK40-FMB16-160	16	38	160	17	M8	8
SK40-FMB22-160	22	48	160	19	M10	10
SK40-FMB27-160	27	58	160	21	M12	12
SK40-FMB32-160	32	78	160	24	M16	14

SK40-FMB16-200	16	38	200	17	M8	8
SK40-FMB22-200	22	48	200	19	M10	10
SK40-FMB27-200	27	58	200	21	M12	12
SK40-FMB32-200	32	78	200	24	M16	14

SK40-FMB22-250	22	48	250	19	M10	10
SK40-FMB27-250	27	58	250	21	M12	12
SK40-FMB32-250	32	78	250	24	M16	14

SK40-FMB22-300	22	48	300	19	M10	10
SK40-FMB27-300	27	58	300	21	M12	12
SK40-FMB32-300	32	78	300	24	M16	14

SK50-FMB16-35	16	38	35	17	M8	8
SK50-FMB22-35	22	48	35	19	M10	10
SK50-FMB27-40	27	58	40	21	M12	12
SK50-FMB32-50	32	78	50	24	M16	14

SK50-FMB16-100	16	38	100	17	M8	8
SK50-FMB22-100	22	48	100	19	M10	10
SK50-FMB27-100	27	58	100	21	M12	12
SK50-FMB32-100	32	78	100	24	M16	14

SK50-FMB16-160	16	38	160	17	M8	8
SK50-FMB22-160	22	48	160	19	M10	10
SK50-FMB27-160	27	58	160	21	M12	12
SK50-FMB32-160	32	78	160	24	M16	14

SK50-FMB16-200	16	38	200	17	M8	8
SK50-FMB22-200	22	48	200	19	M10	10
SK50-FMB27-200	27	58	200	21	M12	12
SK50-FMB32-200	32	78	200	24	M16	14

SK50-FMB22-250	22	48	250	19	M10	10
SK50-FMB27-250	27	58	250	21	M12	12
SK50-FMB32-250	32	78	250	24	M16	14

SK50-FMB22-300	22	48	300	19	M10	10
SK50-FMB27-300	27	58	300	21	M12	12
SK50-FMB32-300	32	78	300	24	M16	14

SK60-FMB22-100	22	48	100	19	M10	10
SK60-FMB27-100	27	58	100	21	M12	12
SK60-FMB32-100	32	78	100	24	M16	14
SK60-FMB22-150	22	48	150	19	M10	10

Size	d	D	D1	L	H	M	m	W
SK40-FMB40-50	40	88	66.7	50	27	M20	M12	16
SK40-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK40-FMB40-160	40	88	66.7	160	27	M20	M12	16
SK40-FMB40-200	40	88	66.7	200	27	M20	M12	16
SK40-FMB40-250	40	88	66.7	250	27	M20	M12	16
SK40-FMB40-300	40	88	66.7	300	27	M20	M12	16
SK50-FMB40-50	40	88	66.7	50	27	M20	M12	16
SK50-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK50-FMB40-160	40	88	66.7	160	27	M20	M12	16
SK50-FMB40-200	40	88	66.7	200	27	M20	M12	16
SK50-FMB40-250	40	88	66.7	250	27	M20	M12	16
SK50-FMB40-300	40	88	66.7	300	27	M20	M12	16

SK60-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK60-FMB60-75	60	129	101.6	75	27	M30	M16	25.4
