HSK Takım Tutucu Standartları Hakkında Satın Almadan Önce Alıcıların Bilmesi Gereken Her Şey

CNC takımları satın alırken en önemli kararlardan biri doğru takım tutucu standardını seçmektir. Uyumsuz bir arayüz, düşük işleme hassasiyetine, aşırı iş mili aşınmasına, takım çıkmasına ve maliyetli arıza sürelerine yol açabilir. Modern yüksek hızlı işleme merkezleri için, çift temaslı tasarımı nedeniyle DIN 69893 (HSK) tercih edilen standart haline gelirken, DIN 69871 geleneksel işleme uygulamalarında yaygın olarak kullanılmaya devam etmektedir. Bu standartlar arasındaki farkları ve bunların iş miliniz, takımlarınız ve işleme gereksinimlerinizle nasıl ilişkili olduğunu anlamak, uzun vadeli verimliliği ve yatırım getirisini sağlamaya yardımcı olur.

HSK Takım Tutucu Standartları Neden Önemlidir?

Takım tutucu, makine mili ile kesici takım arasındaki bağlantıyı sağlar. En yüksek kalitedeki kesici takımlar bile, tutucunun sağlamlığı, hassasiyeti veya uyumluluğu yetersizse düzgün çalışamaz.

Moderndin 69893 standardsBu sistemler, geleneksel dik konik sistemlerde karşılaşılan zorlukların üstesinden gelmek için geliştirilmiştir; bunlar arasında şunlar yer almaktadır:

• Yüksek hızlı işleme sırasında termal genleşme

• Yüksek iş mili hızlarında rijitliğin azalması

• Otomatik takım değişiminden sonra tekrarlanabilirlik düşüktür.

• Sınırlı denge performansı

Eski arayüzlerle karşılaştırıldığında, HSK tutucular şunları sağlar:

• Eş zamanlı inceltme ve yüz teması

• Daha yüksek konumlandırma doğruluğu

• Daha iyi dinamik denge

• Geliştirilmiş mil sertliği

• Daha hızlı otomatik takım değiştirme

• Daha uzun mil ömrü

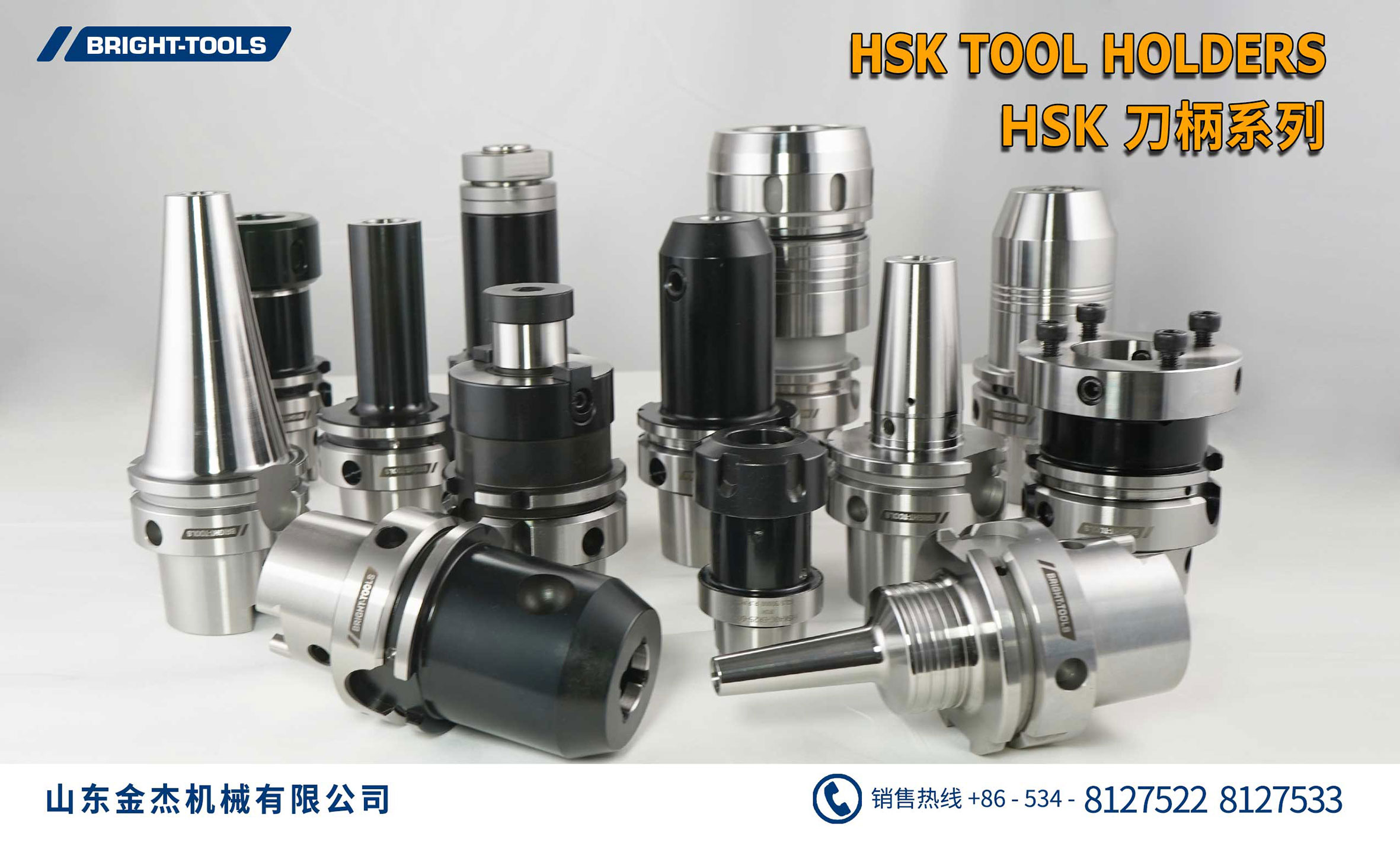

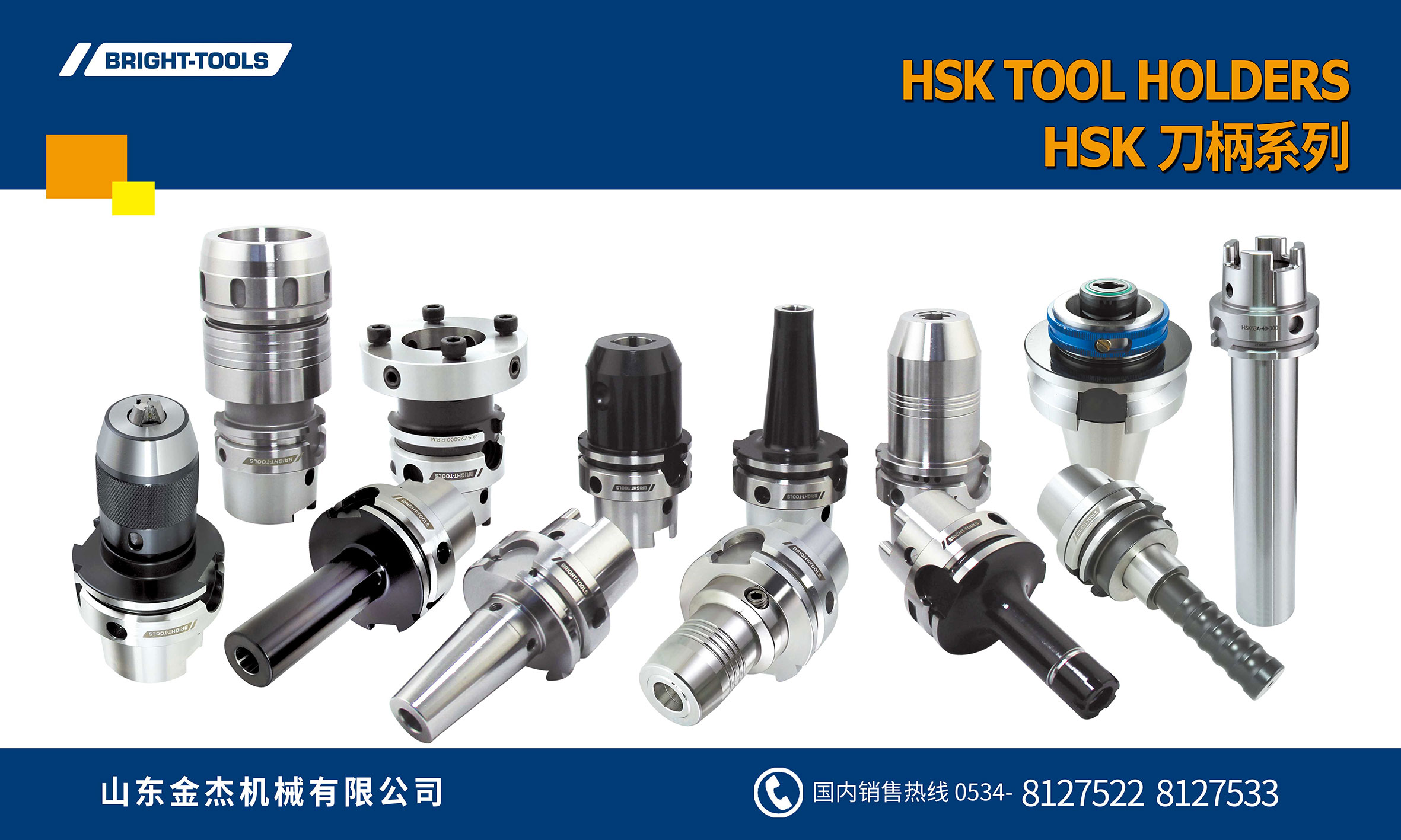

DIN 69893 nedir?

DIN 69893 is the German industrial standard that defines Hollow Shank Taper (HSK) tool holders. It has also been adopted internationally as ISO 12164.

Geleneksel konik sistemlerden farklı olarak, HSK, mil sıkıştırması sırasında hafifçe genişleyen içi boş bir konik kullanır. Mil her iki tarafa da temas eder:

• konik yüzey

• flanş yüzeyi

Bu çift temaslı tasarım, özellikle mil hızlarının 15.000 RPM'yi aştığı durumlarda, rijitliği ve doğruluğu önemli ölçüde artırır.

Yaygın HSK serileri şunlardır:

• HSK-A

• HSK-E

• HSK-F

• HSK-T

Her bir seri, ağır frezelemeden ultra yüksek hızlı hassas işleme kadar farklı işleme uygulamaları için optimize edilmiştir.

DIN 69893 ve DIN 69871 arasındaki fark nedir?

Bu, alıcıların CNC takımları satın almadan önce en sık sorduğu sorulardan biridir.

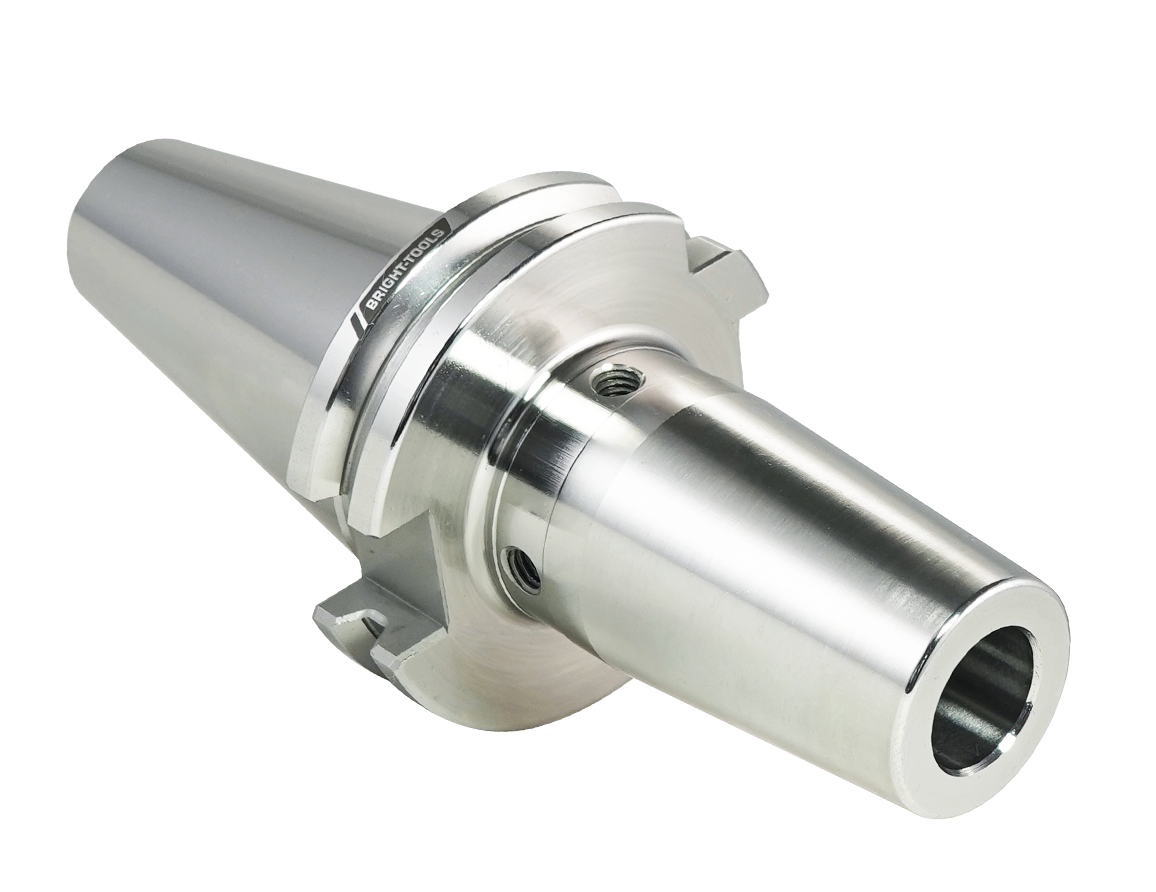

Odin 69871 tool holderKanıtlanmış güvenilirliği ve düşük ekipman maliyetleri nedeniyle birçok işleme merkezinde popülerliğini korumaktadır.

Tipik örnekler şunlardır:

• sk40 din 69871

• din 69871 sk40

• iso 40 din 69871

• iso 50 din 69871

Bu arayüzler genellikle genel frezeleme işlemleri için kullanılan geleneksel CNC işleme merkezlerinde bulunur.

DIN 69871 standardı günümüzde hala kullanılıyor mu?

Kesinlikle.

HSK yüksek hızlı işleme için tercih edilen çözüm haline gelmiş olsa da, DIN 69871 standardı aşağıdakiler de dahil olmak üzere birçok üretim ortamında hakimiyetini sürdürmektedir:

• Genel işleme

• Kalıp imalatı

• Çelik işleme

• Orta hızlı frezeleme

• İş atölyeleri

• Eğitim amaçlı CNC tesisleri

Avantajları şunlardır:

• Olgun küresel tedarik zinciri

• Geniş takım tezgahı çeşitliliği

• Daha düşük takım maliyetleri

• Mevcut makinelerle mükemmel uyumluluk.

Birçok üretici için, tüm üretim hattını HSK'ya yükseltmek ekonomik olarak gerekli olmayabilir.

DIN 2080 ile DIN 69871 arasındaki farklar nelerdir?

Alıcıların sıklıkla karşılaştığı bir diğer standart ise şudur:DIN 2080.

Her iki standart da 7:24 oranında dik bir koniklik kullanmasına rağmen, takım tutma mekanizması bakımından farklılık gösterirler.

DIN 2080 is generally found on older machine tools, while DIN 69871 is designed specifically for automatic tool changing systems.

Yüksek Hızlı İşleme İçin En İyi Takım Tutucu Standardı Hangisidir?

Yaklaşık 15.000 RPM'nin üzerindeki mil hızları için genellikle DIN 69893 tercih edilen çözümdür.

Sebepler şunlardır:

• Better dynamic balance

• Azaltılmış merkezkaç deformasyonu

• Geliştirilmiş sertlik

• Daha yüksek işleme hassasiyeti

• Daha iyi yüzey kalitesi

• Daha düşük titreşim

HSK'yı yaygın olarak kullanan sektörler şunlardır:

• Havacılık ve Uzay

• Tıbbi cihazlar

• Elektronik

• Hassas kalıplar

• Otomotiv

Makineye hangi takım tutucunun uygun olduğunu nasıl anlarım?

Makine üreticisi tarafından belirtilen mil arayüzünü her zaman doğrulayın.

Yaygın iş mili arayüzleri şunlardır:

DIN 69893 (HSK)

Şunlar için uygundur:

• Yüksek hızlı işleme merkezleri

• Beş eksenli işleme

• Hassas son işlem

DIN 69871

Suitable for:

• Standart dikey işleme merkezleri

• Yatay işleme merkezleri

• Genel CNC frezeleme

Tipik boyutlar şunlardır:

• SK30

• SK40 DIN 69871

• SK50

Farklı standartların birbirinin yerine kullanılabileceğini asla varsaymayın.

Alıcılar Hangi Takım Tutucu Tiplerini Göz Önünde Bulundurmalıdır?

Arayüz seçimi sadece ilk adımdır.

Farklı işleme operasyonları farklı tutucu stilleri gerektirir.

Hidrolik Alet Tutucular

İdeal kullanım alanları:

• Son işlem frezeleme

• Delme

• Yüksek hızlı sondaj

Avantajlar:

• Düşük salınım

• Mükemmel titreşim sönümleme

• Uzun takım ömrü

Pens Mandrenleri

En uygun kullanım alanı:

• Uç frezeler

• Matkaplar

• General machining

Advantages:

• Esnek

• Uygun maliyetli

• Geniş sıkıştırma aralığı

Frezeleme Milleri

Şunlar için tasarlandı:

• Yüzey frezeleme

• Yan frezeleme

• Shell değirmenleri

Şunları sağlar:

• Yüksek sertlik

• Mükemmel tork iletimi

Diş Açma Aleti Tutucu

Diş açma takım tutucusu, hassas diş açma işlemleri için özel olarak tasarlanmıştır.

Uygulamalar şunları içerir:

• İçten dişli

• Dıştan dişli

• CNC tornalama

• Boru dişleri

• Metrik dişler

Uygun tutucu seçimi, diş açma doğruluğunu ve takım ömrünü doğrudan etkiler.

Alıcılar Standartların Ötesinde Nelere Dikkat Etmelidir?

Profesyonel alıcılar, arayüz uyumluluğundan çok daha fazlasını değerlendirir.

Önemli satın alma kriterleri şunlardır:

Üretim Doğruluğu

Aramak:

• Hassas taşlanmış konik

• Yüzey kayması doğruluğu

• Düşük eşmerkezlilik hatası

Dinamik Dengeleme

Yüksek hızlı işleme, aşağıdaki gibi dengeleme kalitelerini gerektirir:

• G2.5

• G1.0 (özel uygulamalar)

Daha iyi denge şunları azaltır:

• Mil titreşimi

• Alet aşınması

• Gürültü

Malzeme Kalitesi

Üstün kaliteli tutucular genellikle şu özelliklere sahip alaşımlı çelikler kullanır:

• Vakumlu ısıl işlem

• Hassas taşlama

• Yüzey sertleştirme

Yüzey Koruma

Kaliteli kaplamalar şu alanlarda gelişme gösterir:

• Korozyon direnci

• Aşınma direnci

• Temizlik performansı

Soğutma Sıvısı Geçiş Yeteneği

Modern işleme yöntemleri giderek artan bir şekilde aşağıdaki amaçlar için dahili soğutma sıvısı dağıtımına dayanmaktadır:

• Derin delik sondajı

• Yüksek hızlı frezeleme

• Isı azaltımı

DIN standartları PDF formatında belge olarak mevcut mu?

Birçok alıcı, satın alma kararı vermeden önce din 69871 pdf dosyasını arıyor.

Resmi DIN standartları telif hakkıyla korunan belgelerdir ve genellikle yetkili standart kuruluşları veya lisanslı distribütörler aracılığıyla temin edilebilir. Takım tezgahı üreticileri ve takım tedarikçileri, müşterilerin doğru takım tutucuları seçmelerine yardımcı olmak için genellikle bu standartlara dayalı teknik özellikler, boyut çizimleri ve uyumluluk tabloları sunarlar.

DIN Standartları Takım Tutucuların Ötesinde Nasıl Kullanılıyor?

DIN standartları, CNC takım tezgahlarının ötesinde çok çeşitli endüstriyel bileşenleri kapsamaktadır.

Örnekler şunlardır:

• DIN 5482 for spline connections

• Mekanik bağlantı elemanları

• Rulmanlar

• Makine elemanları

• Endüstriyel şaftlar

• İletim bileşenleri

Benzer şekilde, DIN aletleri sunan birçok üretici, uluslararası kabul görmüş özelliklere uygun standartlaştırılmış aletler ve makine aksesuarları üreterek, farklı ekipmanlar arasında değiştirilebilirlik ve tutarlı kalite sağlamaktadır.

Özel amaçlı makineler farklı takım seçimi gerektirir mi?

Evet. Hat delme ve kaynak makinesi gibi ekipmanlar genellikle delik onarımı ve yerinde işleme için tasarlanmış özel takım sistemleri kullanır. Bu makineler her zaman HSK arayüzleri kullanmasa da, alıcılar güvenli ve doğru çalışma sağlamak için iş mili uyumluluğunu, tutucu rijitliğini ve takım sıkıştırma gereksinimlerini doğrulamalıdır.

Alıcılar Güvenilir Bir Takım Tutucu Tedarikçisini Nasıl Seçebilir?

Tedarikçileri karşılaştırırken fiyattan daha fazlasını göz önünde bulundurun.

Güvenilir bir üretici şunları sağlamalıdır:

• Eksiksiz boyutlandırma inceleme raporları

• Malzeme sertifikaları

• Isıl işlem dokümantasyonu

• Dinamik dengeleme yeteneği

• Hassas taşlama işlemleri

• Çoklu tutucu konfigürasyonları

• OEM/ODM desteği

• İstikrarlı üretim kapasitesi

• Küresel ihracat deneyimi

• Hızlı yanıt veren teknik destek

Uzun vadeli istikrar, çoğu zaman en düşük ilk satın alma maliyetinden daha değerlidir.

Çözüm

Doğru takım tutucuyu satın almak, ilgili standardı anlamakla başlar. DIN 69871, geleneksel CNC işleme merkezleri için güvenilir bir seçenek olmaya devam ederken, DIN 69893, içi boş şaftı, çift temaslı tasarımı ve üstün rijitliği sayesinde yüksek hızlı, yüksek hassasiyetli üretim için bir ölçüt haline gelmiştir. Arayüz uyumluluğunun ötesinde, alıcılar tutucu doğruluğunu, dengeleme kalitesini, malzeme seçimini, soğutma sıvısı kapasitesini ve tedarikçi uzmanlığını değerlendirmelidir. Doğru standarda ve güvenilir bir üretim ortağına yatırım yapmak, işleme doğruluğunu artırmaya, iş mili ömrünü uzatmaya, arıza sürelerini azaltmaya ve toplam sahip olma maliyetini düşürmeye yardımcı olur.

FAQ

DIN 69893 ile HSK aynı mıdır?

Evet. DIN 69893, HSK (İçi Boş Şaft Konik) arayüzünü tanımlar ve uluslararası alanda ISO 12164 olarak bilinir.

DIN 69871 ile DIN 69893 birbirinin yerine kullanılabilir mi?

Hayır. İki standart farklı mil arayüzleri kullanır ve birbirleriyle uyumlu değildir.

SK40 DIN 69871 nedir?

SK40 DIN 69871, DIN 69871 standardına göre üretilmiş, 40 ebatında dik konik takım tutucu anlamına gelir. Genellikle otomatik takım değiştiricili CNC işleme merkezlerinde kullanılır.

DIN 2080 hala kullanılıyor mu?

Evet. DIN 2080, modern otomatik işleme merkezlerinde büyük ölçüde DIN 69871 ile değiştirilmiş olsa da, eski CNC ve manuel freze makinelerinde hala bulunmaktadır.

Yüksek hızlı işleme için hangi standart daha iyidir?

Yüksek hızlı ve yüksek hassasiyetli uygulamalar için, DIN 69893 (HSK) genellikle geleneksel dik konik sistemlere göre daha iyi rijitlik, tekrarlanabilirlik ve denge sağlar; bu da onu modern CNC üretiminde tercih edilen seçenek haline getirir.
