BT tutucu ve SK takım tutucu arasındaki farklar

Table of Content [Hide]

BT tutucu ve SK takım tutucu çeşitli yönlerde önemli farklılıklar var. Aşağıda bu farklılıkların ayrıntılı bir açıklaması vardır.

Standartlar ve kökeni

BT tutucu: BT bir japon standardıdır, özellikle bir tür MAS BT (japon standardı).
SK takım tutucu: SK, tipik olarak DIN 69871 (alman standardı) altında kategorize edilmiş bir alman standardıdır. Ancak, SK takım tutucusunun BT tutucunun yüksek hızlı bir versiyonu olduğunu iddia ediyor.

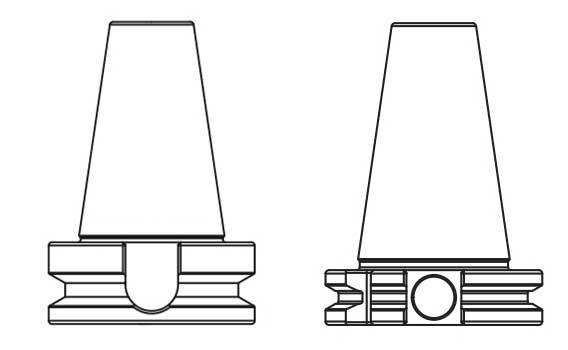

Flanş: BT tutucunun flanş kalınlığı nispeten büyüktür, yüksek hızlı dönüş sırasında tutucunun stabilitesini ve sertliğini artıran bir tasarımdır. Buna karşılık, SK takım tutucunun flanş kalınlığı nispeten daha küçüktür, ancak hala çoğu işleme gereksinimlerini karşılar.
Anahtar yolu: BT tutucunun her iki anahtarı da aynı derinliğe sahiptir ve öğütülmemiştir. Bu tasarım, kesme sırasında titreşimleri ve gürültüyü azaltmaya, sıkma stabilitesini artırmaya yardımcı olur. Öte yandan, SK takım tutucunun iki tuş takımı farklı derinliklere sahiptir ve öğütülür, bu da kurulumunun esnekliğini bir dereceye kadar artırır.

Konik: hem BT tutucu hem de SK takım tutucusu, ikisi arasında yapısal bir ortaklık olan bir 7:24 konikine sahiptir. Bu nedenle, robotik bir kol kullanmadan araçları manuel olarak değiştirirken, ilgili torna değiştirildiği sürece BT tutucu ve SK takım tutucu genellikle değiştirilebilir.
Konumlandırma yöntemi: inceleyiciler aynı olmasına rağmen, iki tutucunun konumlandırma yöntemlerinde farklılıklar olabilir. BT tutucu esas olarak konik yüzeyin ve konumlandırma için mil arayüzünün doğruluğuna güvenirken, SK takım tutucusu daha yüksek işleme doğruluğu ve kararlılığı sağlamak için daha karmaşık bir konumlandırma mekanizması kullanabilir.

BT tutucu: daha kalın flanşı ve kilitleme mekanizması nedeniyle, BT tutucu genellikle daha yüksek sıkıştırma kuvveti ve stabilitesi sunar ve ağır kesim ve kaba işleme için uygundur. Ancak, mil hızları yüksek seviyelere ulaştığında (örn. g., 40,000 RPM), BT tutucunun ucu santrifüj kuvveti nedeniyle önemli bir deformasyon yaşayabilir ve radyal salgıların bozulmasına neden olabilir. Sonuç olarak, genellikle yüksek hızlı kesim için kullanılmaz.
SK takım tutucu: SK takım tutucu yüksek sertlik ve hassasiyet sunar, bu da yüksek hızlı, yüksek hassasiyetli işleme ihtiyaçları için idealdir. Tasarımı, uzun süreler boyunca işleme doğruluğunu korumasına izin veren stabilite ve pratikliği vurgular. SK takım tutucunun yüksek hızlı performansı, yüksek hızlı kesim için ideal bir seçimdir.
